Ensaio de fibra de carbono - EddyCus^® CF map séries

Detecção de defeitos

+ Sem contato ou contato ligeiro
+ Exibição dos resultados em tempo real
+ Classificação dos defeitos pelo usuário
+ Penetração de várias camadas
+ capacidades de filtragem extensas

Ensaio de fibra de carbono

A EddyCus^® CF map série é especialmente desenvolvida para revelar defeitos em tecidos de carbono ou compósitos de camadas múltiplas. Não só a textura, também os defeitos tais como desalinhamento, distorção, rugas, sobreposições, delaminação podem ser detectadas. Defeitos atuais são destacadas e devem ser classificados pelo usuário. A detecção de defeitos é viável para os compostos de fibra de carbono seguintes:

Tecidos sem dobras
Tranças e pré-formas
Tecidos de estrutura multi-axial
Plásticos reforçados pela fibra de carbono (CFRP)

Aplicações

Tecidos de carbono seco
Compósitos de fibra de carbono
Maquinária técnica de têxteis
Indústria automotiva
Setor de energia (tubos e tanques)
Indústria de Aeronaves
Engenharia Civil (pontes e estruturas técnicas)

Video Análise estrutural EddyCus <sup>®</sup> CF map 6060

Video Análise estrutural EddyCus^® CF map 6060

Detecção de defeito

Deslocamentos
Ondulação
Lacunas
Esferas de fibra

Camadas interiores

Delaminações
Distorções
Sobreposições
Rugas

EC-Scan Detecção de defeito fibra de carbono

Dispositivos de ensaio

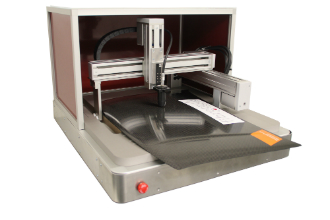

EddyCus^® CF map4040

EddyCus^® CF map4040 é um sistema desktop que mapa tecidos e compósitos de fibra de carbono pelos defeitos nas camadas internas. O sistema serve a necessidade dos laboratórios de P & D em universidades ou empresas. Amostras planas e ligeiramente curvadas podem ser investigadas até uma área de 400x400mm².

Pedir orçamento

Download folha de informações

EddyCus^® CF map6060

EddyCus^® CF map6060 é uma bancada de ensaio industrial projetado para testes rápidos fora de linha em locais críticos (ROI) de peças ou pré-formas. Esta realiza digitalizações de alta resolução para controle de qualidade de materiais de fibra de carbono. Particularmente, peças pequenas e peças médias de formas menos complexas podem ser analisadas pelo defeitos na textura de fibra de carbono.

Pedir orçamento

Download folha de informações

Datasheet CF map 4040 Basis Weight Measurement of Carbon Fibers

+ Download folha de informações EddyCus^® CF map4040

Datasheet CF inline Basis Weight Measurement of Carbon Fibers

+ Download folha de informações EddyCus^® CF inlineBW

Desempenho & Configuração

	EddyCus^® CF map4040	EddyCus^® CF map6060
aplicação	detecção de textura e defeitos de tecidos de fibra de carbono, pré-formas e compósitos
área de digitalização	400 x 400 x 150 mm³	600 x 600 x 300 mm³
velocidade	100-300 mm/sec (verificação completa: X min)	200-400 mm/sec (verificação completa: X min)
Campo mínimo	0.025 mm
modo	Contato e sem contato
add-ons opcionais	Câmera, sensor de distância
usuário	Centros de R & D e laboratórios	produção industrial em linha
